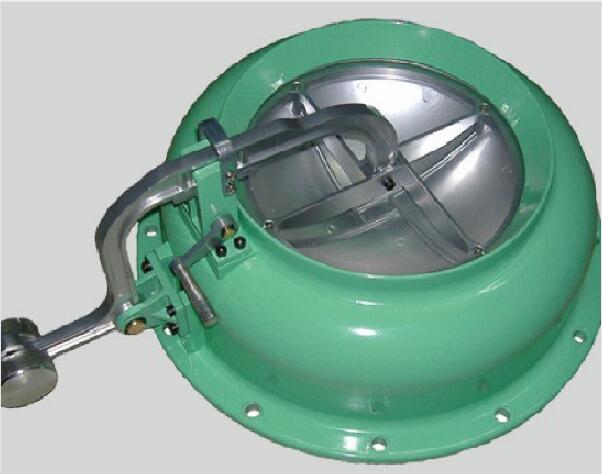

爆超壓排氣活門
主要用途：
FCH型防爆超壓排氣活門主要用于防護工程的排風口部。采用本裝置，可直接代替由原普通防爆波活門和自動排氣消波活氣和自動排氣閥門組成的排氣消夜系統，也可單獨作超壓排氣閥門使用，是現代防護工程中不可缺少的防護設備。并同時具有兩種功能：
1.借其內外空氣壓力差自動啟閉活門以保證工程內部的通風良好。
2.在爆炸沖擊波到來時，活門瞬間自動關閉，起到防爆波作用。產品經中國人民解放軍工程兵工程學院結構爆炸試驗研究 中心測試，其性能完全達到設計要求。質量符合人防要求。
主要技術參數：
|
型 號 |
消波率 |
排風量
(m3)
|
抗沖擊波
正壓(MPa)
|
啟動壓力
(Pa)
|
局部阻力
系數
|
附注 |
|
FCH250(5) |
≤90﹪ |
800 |
0.3 |
30-50可
連續調節
|
＜4.87 |
適用于5級以下人防 |
|
FCH300(5) |
1000 |
0.3 |
1.工作狀態抗沖擊波：正壓力(0.3Mpa-0.6Mpa)、負壓：0.03Mpa
2.消波率：大于90%
3.局部阻力系數：小于3
4.漏氣量：正面超壓10pa時，漏氣量≤0.5升/分。
5.開啟壓力：2.7pa微動，4.95pa全開
6.耐腐蝕
施工安裝要點：
1.土建施工時應按圖中尺寸將穿墻管位置固定正確，穿墻管要求水平、上下兩個螺絲孔心連線與地面垂直，并與周圍鋼筋 焊牢。
2.安裝后應使杠桿成鉛垂?fàn)顟B(tài)，當閥蓋打開到^大位置時，其外側應均勻靠在限位圈上。
3.安裝后閥蓋應開關靈活，重錘應根據工程設計超壓值放在在杠桿圓長孔的相應凹槽上。
